1.1 公司简介
云南徽科电力设备有限公司成立于2010年，始终专注于电能质量与电力安全保护事业，秉
承在尖端领域创造新价值的理念，凭借其核心的电力电子技术，已经成为了细分行业的领军
者。云南徽科电力设备有限公司独立研发的产品包括有源电力滤波器、静止无功发生器、有级
调压式无功补偿、高压动态滤波补偿SVC、消弧消谐柜、过电压抑制柜、弧光保护装置，及大容量高速开关等系列
产品。，拥有发明专利、独立自主知识产权。
基于电力电子技术平台的完整产品线
电能质量：有源电力滤波器、静止无功发生器、谐波电流发生器
专利
9项专利，2项发明型专利，7项实用新型专利
认证
35KV高压无功补偿通过国家电力检测中心形式试验报告
10KV高压无功补偿通过国家电力检测中心形式试验报告
消弧消谐过压抑制聚优柜通过国家电力检测中心形式试验报告
低压动态无功补偿成套装置获得3C证书

1.2 产品容量表

注：1、400V产品均为单模块供应（如需成套提供请特别说明），480V、690V产品为成套提供
2、100kvar HK-SVG无壁挂式产品。


400V HKYYLB   400V HK-SVG 400V HK-ASVG

1.4 型号说明

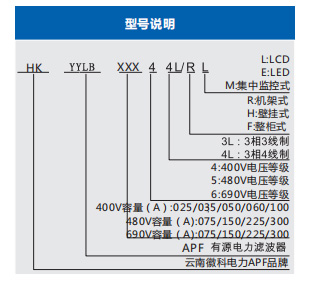

1.4.1 HKYYLB 型号说明

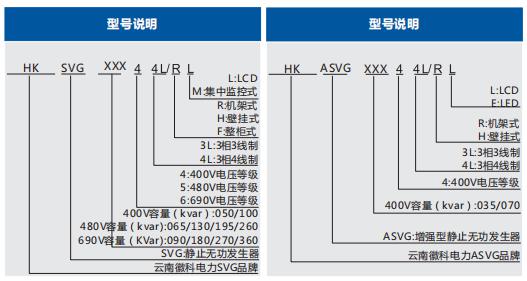

1.4.2 HK-SVG/HK-ASVG 型号说明

2.1 HKYYLB选型

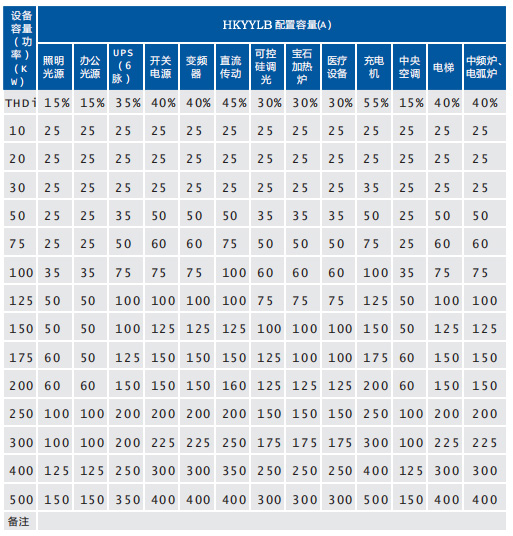

2.1.1 HKYYLB 选型速查表


2 就地治理速查表

1、上面的表格在假定设备的自然功率因数为0.9丆且在满载工作状态下计算出来的谐波电流。
2、上面的表格第三行表示该负载推荐选取的电流总谐波畸变率THDI丅
3、上面的表格里面设备的容量未列全部，但是可以根据容量的比例算出相应的谐波电流值。如200KW设备
的谐波电流值是100KW的两倍。
2.1.2 谐波容量计算方法
谐波电流的计算涉及到诸多因素，常规项目谐波电流的计算，可以使用电能质量分析仪。
对于新建项目，设计阶段电气设计人员并不能获取足够的电气设备谐波数据；鉴于此，徽科电力根据对众多行业的测试及经验总结，得到经验公式供电气设计人员参考。
通过如下的经验公式，可以满足设计要求；根据计算出来的谐波电流来选型HKYYLB.

注意：
　　上式适用于在变压器二次侧进行集中治理。
公式参数介绍：
　　S:变压器额定容量；U:变压器二次侧额定电压；
　　I: 谐波电流；THDi:电流总谐波畸变率。
　　K:负荷率；
　　表示变压器的负荷率，变压器设计时的取值范围0.6~0.85。
　　THDi是上式中唯一的变量，它的取值范围视行业的不同、各行业负载的不同而定。
2.就地治理上式是针对在变压器二次侧对谐波进行集中治理的情况而定，在这里，推荐设计人员 在变压器二次侧进行治理。若配电中存在较大功率的谐波源负载，亦可以在负载的输入端进行就地治理。可以使用如下公式2进行计算。
                                            其中，In 表示设备的额定电流。上述公式只考虑负载在满负荷（K=N 1)的情况下运行。
设计中应考虑实际运行的K值，如公式3。

日常设计中，我们可以采用估算公式4：
注意：
通过上述分析得出：THDi是需要确定的主要变量，此值选取可以参照P5《HKYYLB选型速查表》。

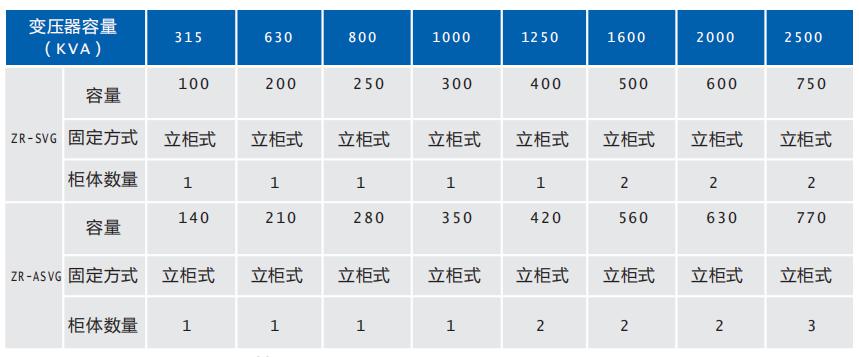

2.2 HK-SVG/HK-ASVG 选型2.2.1 HK-SVG/HK-ASVG选型速查表 HK-ASVG的容量S,由系统所需无功容量Q1和谐波容量Qh共同谐波含量较少情况下可由无功容量取适当裕量近似得到HK-ASVG的容量。如果谐波含量较大，则必须要通过公式5计算。


2.2.2 无功补偿容量计算

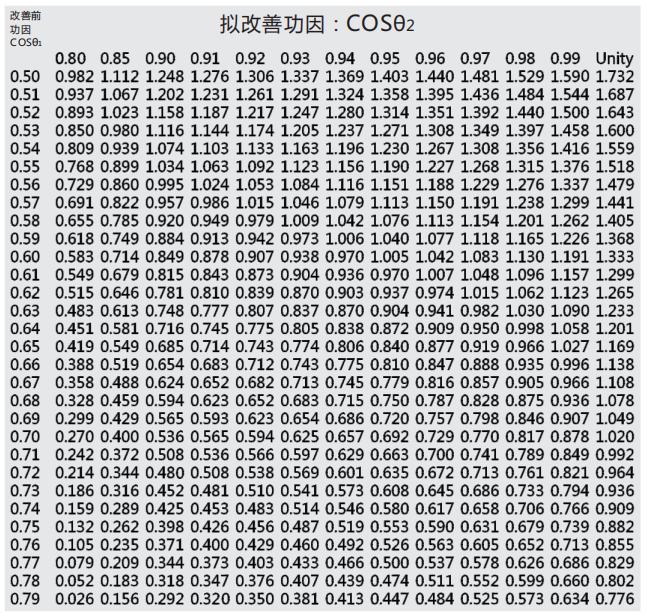

无功补偿容量通常按照系统容量的30%选择，如需要针对性计算，可参考下表。

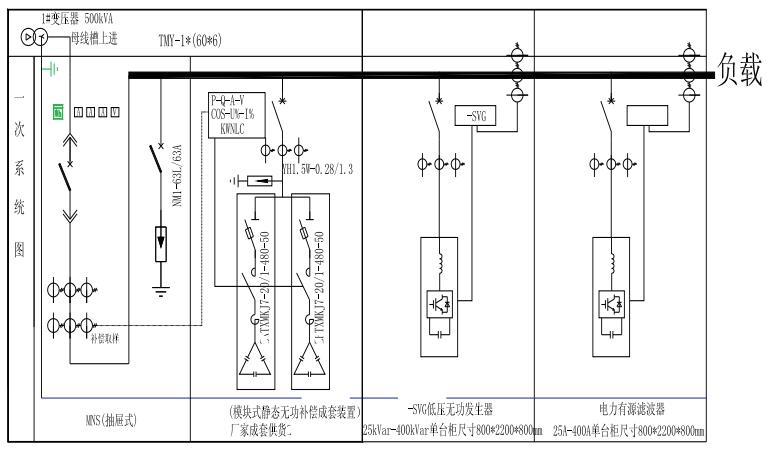

2.3 电气连接
2.3.1
单柜容量： HKYYLB独立成柜单柜最大支持600A   HKYYLB并柜单柜最大支持500A   HK-ASVG独立成柜单柜最大支持420kvar   HK-ASVG并柜单柜最大支持350kvar   HK-SVG并柜单柜最大支持400kvar    HK-SVG独立成柜单柜最大支持500kvar

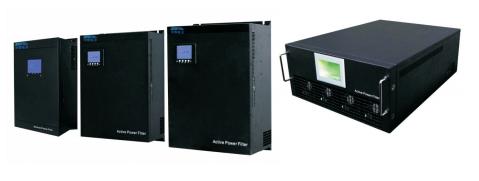

3.1 主机参数3.1.1 HKYYLB模块按安装方式，可分为机架式和壁挂式两种，详细参数见表3.1和表3.2。徽科电力的HKYYLB模块容量囊括25A/35A/50A/60A/100A,各模块的尺寸、重量请见下页表所示。一般来讲，标准的低压开关柜高度为2200mm含断路器或者负荷开关，最多可以容纳5*100A总共500A的容积。
表3.1 HKYYLB机架式安装方式模块参数

型号	尺寸 (W*H*D)/mm	重量/kg	散热要求	进线方式	固定方式
HKYYLB 025APF 44 (43)L/RL	440*150*470	18	强制风冷，前进风， 后出风；75L/sec	后进线	前面板 挂耳
HKYYLB 035APF 44(43)L/RL	440*150*470	18	强制风冷，前进风， 后出风；75L/sec	后进线	前面板 挂耳
HKYYLB  050 44(43)L/RL	440*190*590	35	强制风冷，前进风， 后出风；151L/sec	后进线	前面板 挂耳
HKYYLB 060APF 44(43)L/RL	440*190*590	35	强制风冷，前进风， 后出风；151L/sec	后进线	前面板 挂耳
HKYYLB 100APF 44(43)L/RL	440*230*600	36	强制风冷，前进风， 后出风；300L/sec	后进线	前面板 挂耳

表3.2 HKYYLB壁挂式安装方式模块参数

型号	尺寸 (W*D*H)/mm	重量 /kg	散热要求	散热要求	散热要求
HKYYLB 025APF 44(43)L/HL	440*150*470	18	强制风冷，下进风， 上出风；75L/sec	上进线	上沿和下挂耳
HKYYLB 035 APF 44 (43)L/HL	440*150*470	18	强制风冷，下进风， 上出风；75L/sec	上进线	上沿和 下挂耳
HKYYLB  050 APF 44 (43)L/HL	440*190*590	35	强制风冷，下进风， 上出风；151L/sec	上进线	上沿和 下挂耳
HKYYLB 060 APF 44 (43)L/HL	440*190*590	35	强制风冷，下进风， 上出风；151L/sec	上进线	上沿和 下挂耳
HKYYLB 100 APF 44 (43)L/HL	440*230*600	35	强制风冷，下进风， 上出风；300L/sec	上进线	上沿和 下挂耳

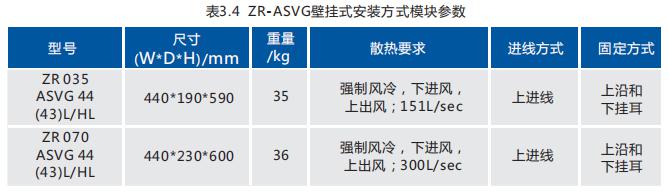

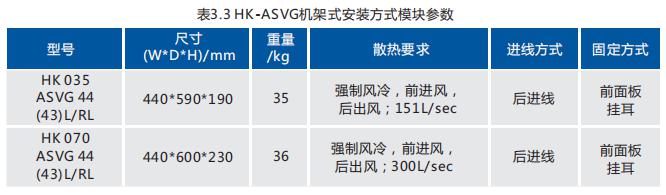

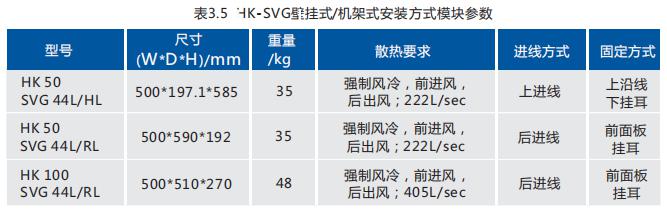

说明：
1、断路器选型：额定工作电压为690Vac 脱扣曲线为C曲线，极限分断能力为35KA或者50KA。
2、功率线缆：推荐选用BVR多股单芯铜线，其他满足安装要求的铜线也可以（注意不同线缆的载流量）。其中N线的规格要比A/B/C相的大。
3、机柜尺寸要求：宽度不低于600mm 深度不低于800mm。备注：HKYYLB/HK-ASVG/HK-SVG容量单位均折算成A来

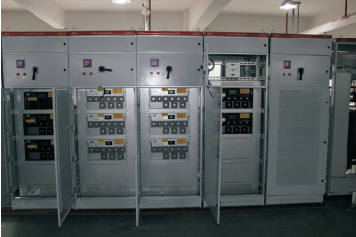

3.3.1 尺寸要求云南徽科电力目前提供的标准机柜尺寸如下图：

产品	典型尺寸1(mm)	典型尺寸2(mm)	典型尺寸3(mm)
HKYYLB	600*1000*2200	800*1000*2200	800*800*2200
HK-ASVG	600*1000*2200	800*1000*2200	800*800*2200
HKYYLB+HK-SVG	600*600*2200	600*800*2200	800*800*2200

3.3.2 颜色要求 机柜颜色常用为RAL7035或RAL7032，其他颜色可定制。

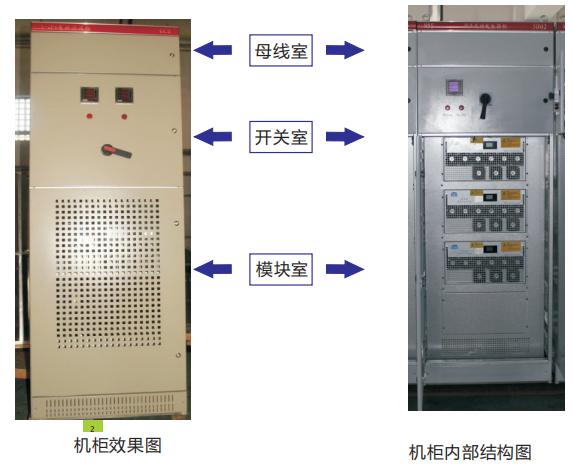

3.3.3 结构(1) 眉头一般是“机柜类型+徽科电力机柜名字+柜子排列号”。如一个MNS机柜，为有源滤波器机柜，柜号为1PD,那么丝印内容为如下： MNS/HKYYLB有源滤波器柜/1P

(3) 母线室：母排开孔对于机柜采用上进线的方式，机柜上方母线室的高度为250mm。此母线室用于穿过整套低压配电柜的总母线。 对于有源滤波柜与总母排的连接方式有如下两种：若有源滤波柜的断路器与总母排通过线缆连接，那么要求穿过滤波柜一段的总母排裕留接线孔，开孔尺寸要求为φ13mm。滤波柜的容量若超出300A,应该扩大开孔尺寸，开孔尺寸要求为φ15mm。开孔位置：B相的孔可以开于穿过于滤波柜一段铜排的正中央，A/C相与B相相隔50mm。若有源滤波柜的断路器与总母排通过小铜排连接，那么此段总母排的开孔位置取决于开关尺寸，建议现场加工。母线夹 母线夹位置与邻近的低压配电柜保持一致。主要用于固定总母排。
(4) 开关室： 机柜内部的铜排包括A相铜排、B相铜排、C相铜排、N相铜排、PE铜排。其中A/B/C相铜排已经在断路器处安装，那么机柜内部还需要安装N相铜排和PE铜排，方便各模块的N线和PE线接至该铜排，实现汇流，然后再接线电网中。 选择合适的位置安装N排和PE排。注意：对于三相三线制系统，设计的时候不需要考虑安装

3.3.4 散热
模块本身自带风扇，采用强制风冷，前后通风，单模块的热交换数据如下表3.7所示。只要产品机柜的风量满足产品模块内部的热交换即可。 下表中的开孔最小尺寸是指产品模块本身通风孔的尺寸及开孔总面积。　　
在设计的时候，建议前后门开尽量多的孔，整个模块室要求开孔，以提高散热。所开的孔可以采用方孔或者六边形孔，当然要满足IP20的等级。
